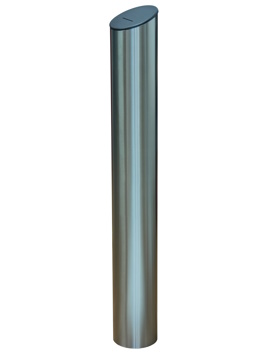

WRZUTNIA ELEKTROMECHANICZNA Z MAGAZYNKIEM KART
Wrzutnia WK-23 ma zastosowanie w obiektach gdzie wykorzystywane są kołowroty lub bramki uchylne do kontroli wejścia. Często wydawane są wchodzącym, np. gościom, identyfikatory ze zdefiniowanym zakresem wstępu do określonych obszarów. Przy wyjściu z obiektu jest potrzeba otwarcia bramki z jednoczesnym pozostawieniem identyfikatora w obiekcie, do kolejnego użycia. Urządzenie podaje beznapięciowy impuls przekaźnikowy do dowolnej bramki dopiero po sczytaniu identyfikatora przez czytnik wewnętrzny wrzutni i przyjęciu przekaźnikowego impulsu otwarcia z systemu KD obiektu. Następuje otwarcie zamka wrzutowego a po wykryciu obecności wewnątrz wrzutni całego gabarytu identyfikatora, wysłanie impulsu otwarcia do bramki. Wewnątrz wrzutni jest miejsce do zainstalowania dowolnego małego czytnika RFID. Osobne wejście sterujące „baypass” może być użyte do przekazywania impulsów otwarcia z KD bezpośrednio na bramkę.

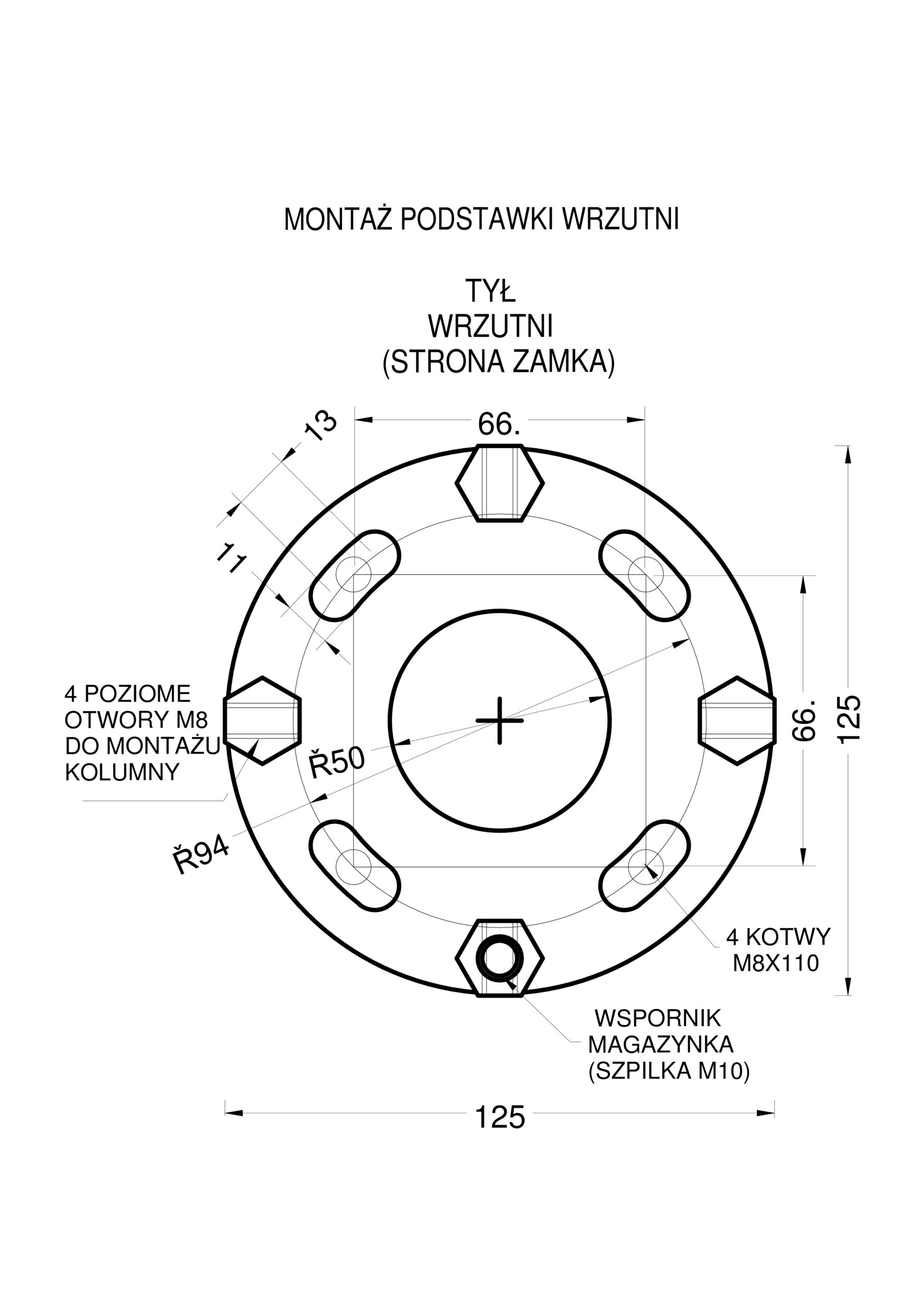

wymiary obudowy: Średnica x Wysokość | 129 x 950mm |
ciężar | 9kg |
zasilanie z kołowrotu serii LK lub inne trafo bezp. | 24VAC/0.5A |
przepustowość praktyczna / maksymalna | 900 osób na godzinę / 35 osób na minutę |
pojemność magazynka dla formatu kart ISO (86x54x0.76mm) | ok. 650 szt. / 4.7 dm³ |
maksymalne wymiary czytnika RFID | 105 x 55 x30mm |
maksymalne wymiary kart | 90 x 55 x 1.8mm |
minimalny wymagany zasięg skutecznego działania czytnika, w stanie niezabudowanym | 25mm |
zewnętrzny impuls N.O. zwalniający zamek kart | 0,05s do 1 s wolne styki zwierne |
standardy kart | LF 125kHz, HF 13.56MHz, UHF 868MHz |
pobór mocy | postojowo 1VA, max 11VA |
temperatura powietrza / wilgotność | od -30oC do + 40oC / 90% |
impuls z wrzutni dla otwarcia kołowrotu | przekaźnikowy N.O.; 0.2s |
- wewnątrz płytka do przymocowania dowolnego małego czytnika RFID
- impuls otwarcia z systemu KD podany na pierwsze wejście pozwala na zwolnienie blokady bramki dopiero po pobraniu karty do magazynka
- impuls podany na drugie wejście zwalnia blokadę bramki bezwarunkowo
- jeden czytnik zainstalowany we wrzutni może obsługiwać wszystkich przechodzących co umożliwia obsługę kart zwrotnych (np. goście) i stałych (pracownicy, personel)
- w takim układzie na kołowrocie/bramce nie ma potrzeby instalowania osobnego czytnika dla osób posiadających stałe identyfikatory.
- wystawia impuls przekaźnikowy dla dowolnego urządzenia wykonawczego
- duży magazynek na karty umożliwia długotrwałą pracę bez przepełnienia
- bardzo mały pobór mocy pozwala na długotrwałą pracę z zasilaczem awaryjnym UPS
- obudowa wykonana ze stali nierdzewnej gatunku 304, szlifowana
- dostęp do magazynka chroniony zamkiem umieszczonym z tyłu kolumny
- standardowo przystosowana do pracy w warunkach wewnętrznych i zewnętrznych bez opadów
- opcjonalna sygnalizacja informująca o przepełnieniu magazynka
Sterowanie
Wrzutnia posiada dwa wejścia na które są podawane z SKD impulsy otwarcia generowane tam po odczycie na czytniku wrzutni i weryfikacji uprawnienia do przejścia:
Na wejście nr1 – sterownik wewnętrzny wrzutni zwalnia zamek karty, a po przyjęciu karty do magazynka podaje impuls otwarcia na kołowrót.
Na wejście nr2 – nie zwalnia zamka, tylko od razu wystawia impuls otwarcia na kołowrót. Jest to wejście typu „baypass”
Obecność dwóch wejść umożliwia dwutorową obsługę na czytniku wrzutni wszystkich kart używanych w SKD:
– kart gości, zwrotnych przy wyjściu z budynku, z warunkiem zdeponowania ich we wrzutni.
– kart stałych, np. pracowniczych bez warunku wrzucania ich do magazynka – tylko odczyt.
Warunkiem jest aby system KD miał także dwa wyjścia sterujące i programową możliwość rozróżnienia tych rodzajów kart.
